Перевод статьи ESP32 Web Server: Charts with Temperature Statistics — Rui Santos & Sara Santos, Random Nerd Tutorials.

Этот проект развивает прошлый, в котором мы делали на ESP32 регистратор данных с датчиком BME280. В новой версии добавилось несколько возможностей, в том числе статистика по температуре: максимум и минимум за выбранный интервал, как долго температура держится выше или ниже заданного значения, сколько времени уходит на выход к максимуму и многое другое.

ESP32 снимает показания температуры, влажности и давления и с отметкой времени пишет их в файл .csv на microSD-карту. Затем эти данные выводятся на веб-сервер с графиками в реальном времени. Плюс на странице есть отдельный раздел, где вычисляется статистика по температуре. Плату ESP32 программируем из Arduino IDE.

Обзор проекта#

На картинке ниже — веб-страница, которую мы соберём в этом проекте. Вот её верхняя часть с графиками.

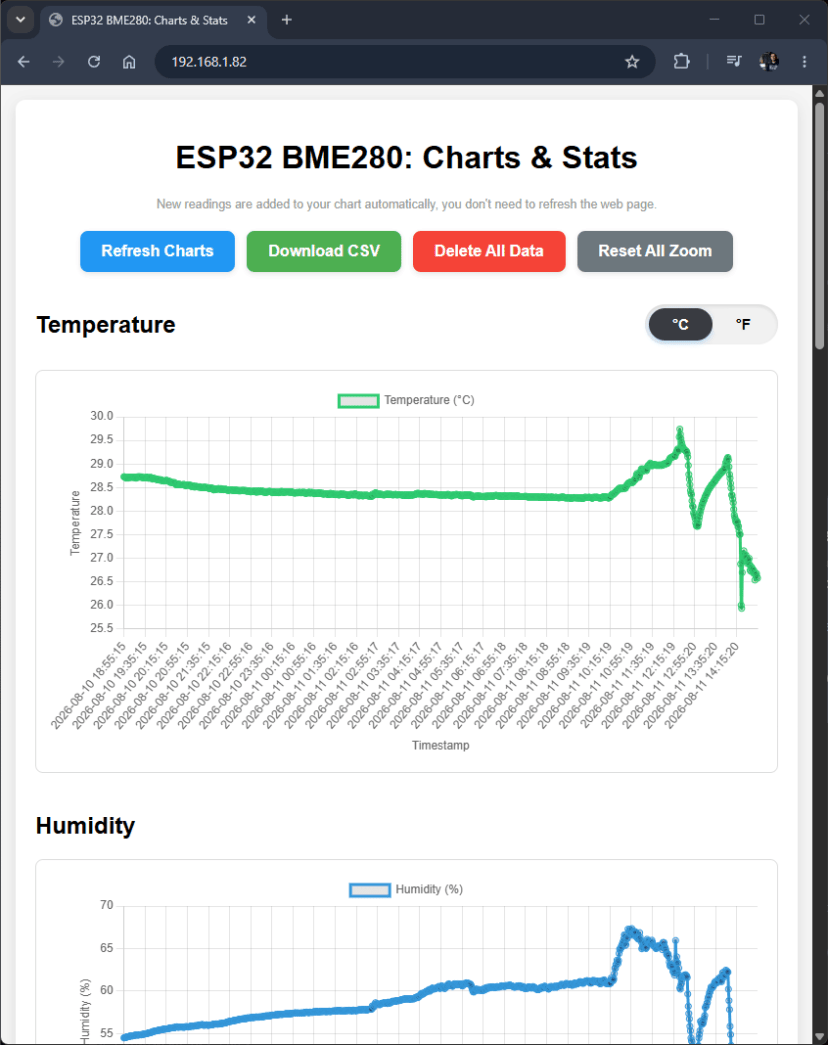

Веб-страница ESP32 с графиками температуры, влажности и давления

Верх страницы: графики температуры, влажности и давления в реальном времени.

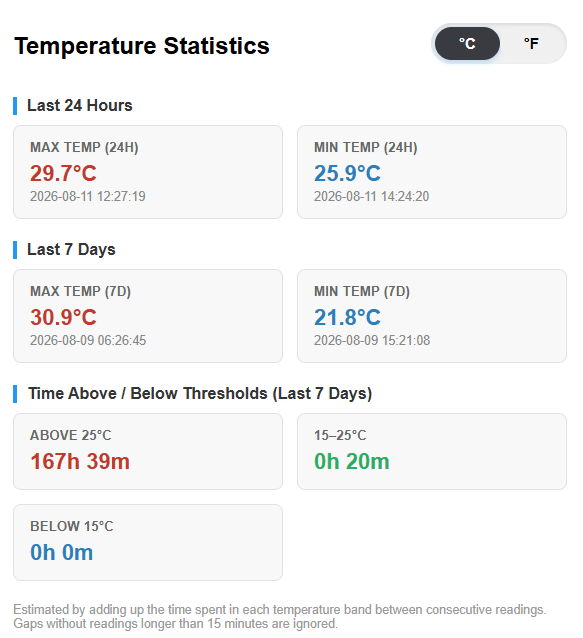

Если прокрутить вниз, попадём в раздел статистики по температуре:

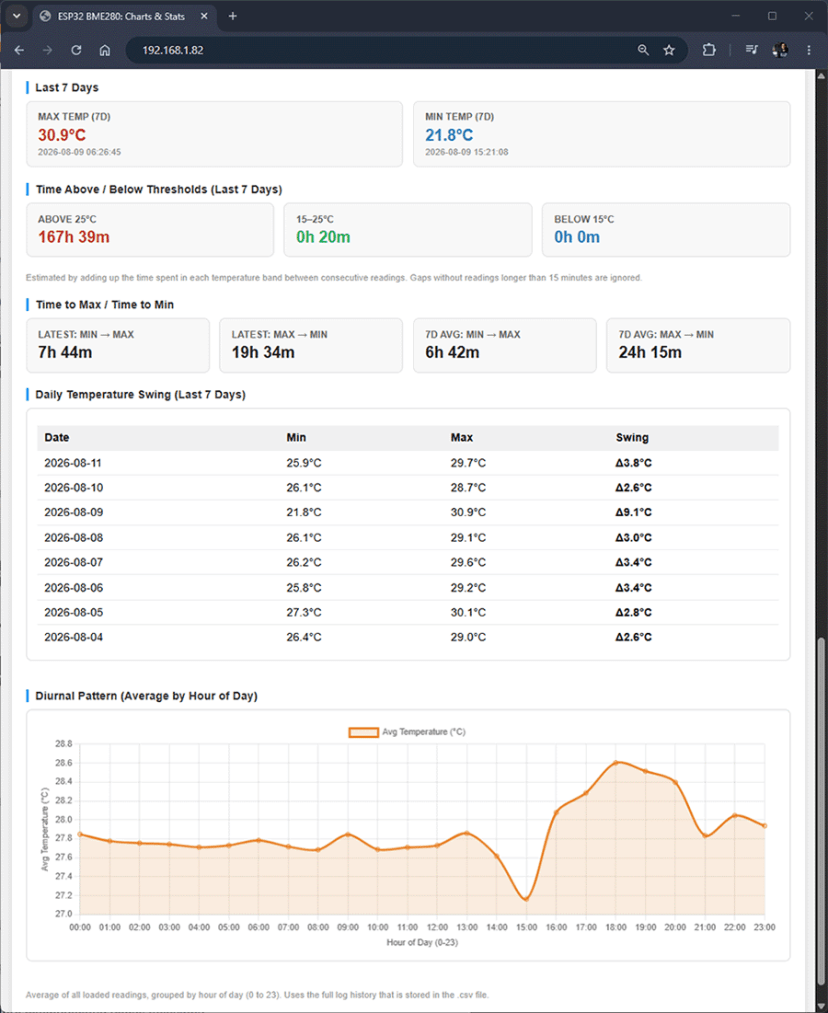

Раздел статистики по температуре на веб-странице ESP32

Раздел статистики: макс/мин, время выше/ниже порогов, суточный ход.

Ключевые возможности проекта:

  • к ESP32 подключён датчик BME280, который снимает показания каждые 60 секунд и сохраняет их на microSD-карту в файл .csv;

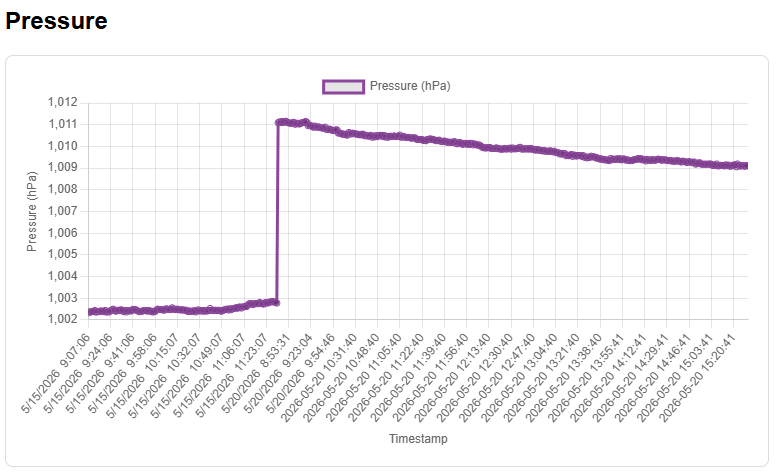

  • ESP32 отдаёт веб-страницу с тремя графиками в реальном времени: температура, влажность и давление;
  • на странице можно скачать или удалить файл .csv;

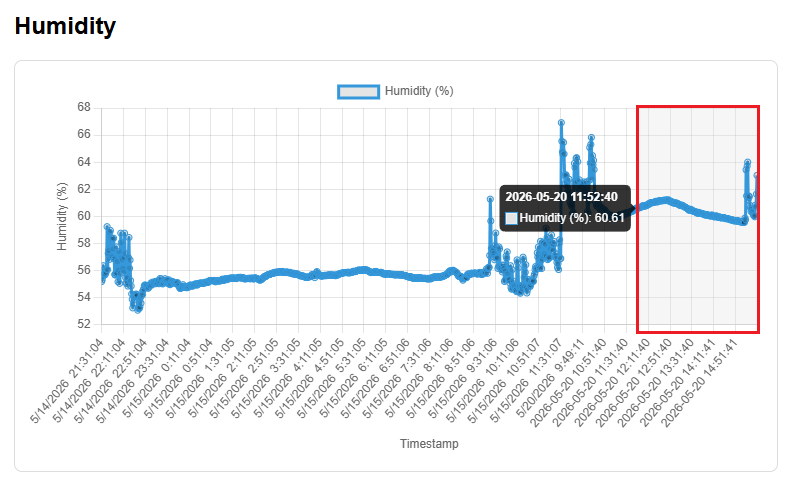

  • графики можно приближать и подсвечивать каждое значение;
  • страница полностью адаптивная — работает на экране любого размера;
  • есть отдельный раздел статистики по температуре, где выводится, например:
    • макс и мин температура за последние 24 часа и 7 дней;
    • время выше или ниже заданных порогов;
    • время от минимума к максимуму и от максимума к минимуму;
    • суточный размах температуры за последние 7 дней;

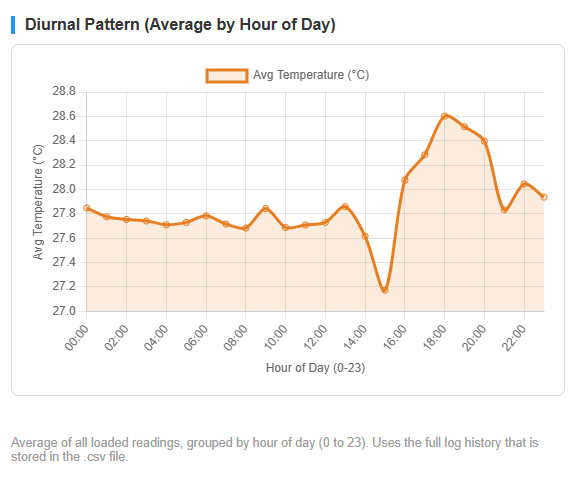

    • суточный ход температуры — график средней температуры по часам суток.

Для простоты HTML и CSS веб-страницы мы храним в переменной прямо в скетче Arduino, но при желании можно вынести их в отдельные файлы на файловой системе LittleFS.

Что понадобится заранее#

Прежде чем двигаться дальше, в Arduino IDE должна быть установлена поддержка плат ESP32:

Также могут пригодиться другие руководства:

Что нужно из железа#

Для этого проекта понадобятся следующие компоненты:

  • плата ESP32;
  • модуль microSD-карты;
  • microSD-карта;
  • модуль датчика BME280;
  • соединительные провода;
  • макетная плата.

Схема — ESP32 с BME280 и microSD-картой#

С датчиком BME280 будем общаться по I2C, а с microSD-картой — по SPI.

Подключите датчик и модуль карты по схеме ниже (или сверьтесь с таблицами распиновки).

Датчик BME280 подключается к стандартным пинам I2C у ESP32:

BME280ESP32
SCK (пин SCL)GPIO 22
SDI (пин SDA)GPIO 21

Модуль microSD-карты общается по протоколу SPI. Подключить его к ESP32 можно к стандартным пинам SPI.

Модуль microSDESP32
3V33.3V
CSGPIO 5
MOSIGPIO 23
CLKGPIO 18
MISOGPIO 19
GNDGND

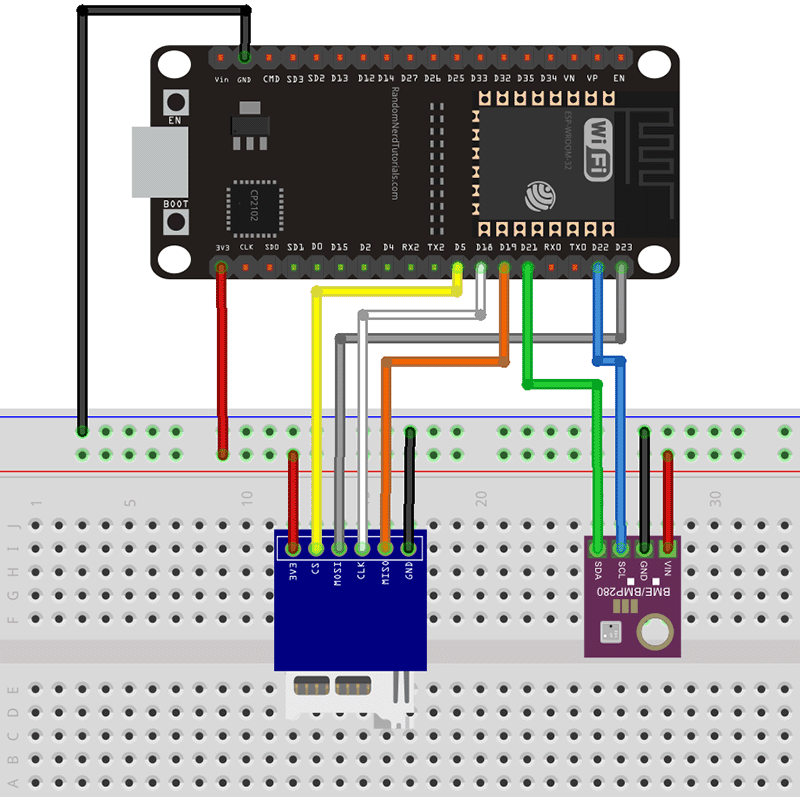

Схема подключения ESP32 к BME280 и модулю microSD

Схема соединений: BME280 по I2C, microSD по SPI.

Итоговая схема должна выглядеть примерно так:

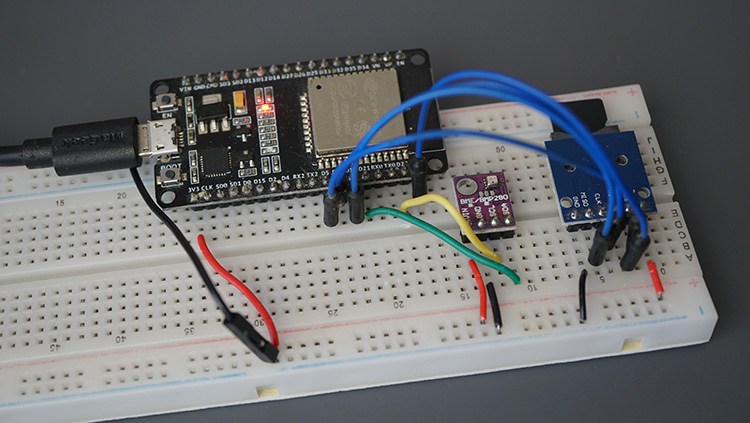

Собранная схема на макетной плате: ESP32, BME280 и модуль microSD

Собранная схема на макетной плате.

Перед тем как продолжать, отформатируйте microSD-карту в FAT32, а затем вставьте её в модуль.

Установка нужных библиотек в Arduino IDE#

Для проекта нужно установить следующие библиотеки:

  • ESPAsyncWebServer by ESP32Async;
  • AsyncTCP by ESP32Async;
  • Adafruit_BME280;
  • Adafruit_Sensor.

Их можно поставить через менеджер библиотек Arduino. Откройте менеджер, кликнув по иконке библиотеки на левой панели.

Найдите ESPAsyncWebServer и установите версию от ESP32Async.

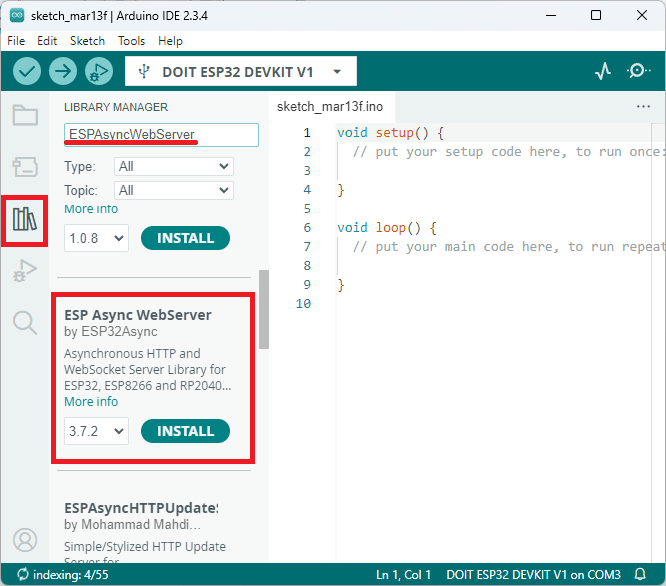

Установка библиотеки ESPAsyncWebServer в Arduino IDE

Установка ESPAsyncWebServer by ESP32Async.

Найдите AsyncTCP и установите версию от ESP32Async.

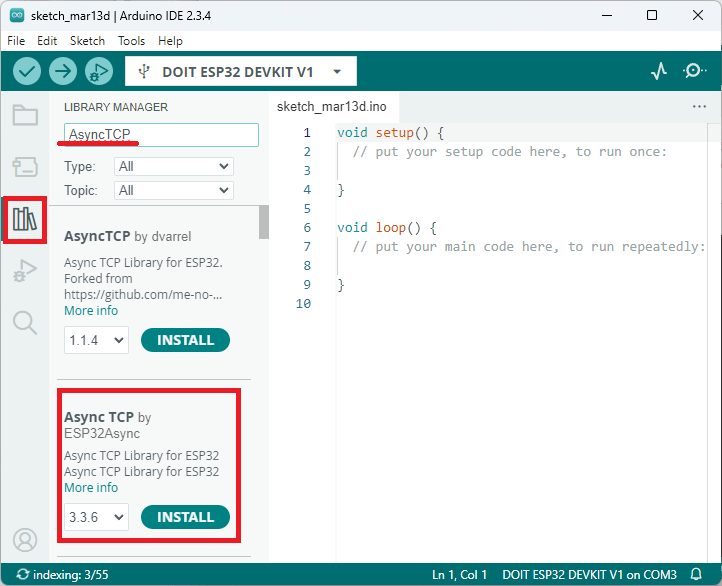

Установка библиотеки AsyncTCP в Arduino IDE

Установка AsyncTCP by ESP32Async.

Найдите Adafruit BME280 и установите библиотеку:

Установка библиотеки Adafruit BME280 в Arduino IDE

Установка Adafruit BME280.

Наконец, найдите Adafruit Unified Sensor и установите её.

Установка библиотеки Adafruit Unified Sensor в Arduino IDE

Установка Adafruit Unified Sensor.

Скетч Arduino — веб-сервер с графиками и статистикой#

Следующий код создаёт веб-сервер, который отдаёт страницу: она загружает данные с датчика из файла .csv на microSD-карте в графики реального времени и считает разную статистику по температуре.

/*
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete project details at https://RandomNerdTutorials.com/esp32-web-server-charts-statistics/
  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*/
#include <WiFi.h>
#include <ESPAsyncWebServer.h>
#include <AsyncTCP.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <SD.h>
#include <SPI.h>
#include <time.h>

// REPLACE WITH YOUR NETWORK CREDENTIALS
const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

// BME280 GPIOs
#define SDA_PIN 21
#define SCL_PIN 22

// MicroSD Card Module GPIOs
#define SD_CS   5
#define SD_MOSI 23
#define SD_MISO 19
#define SD_SCK  18

// NTP server
const char* ntpServer = "pool.ntp.org";
const long gmtOffset_sec = 3600;      // Change to your timezone
const int daylightOffset_sec = 0;

// Timer to take new readings
unsigned long previousMillis = 0;
const long interval = 60000;  // 60 seconds

// CSV filename
const char* dataFile = "/bme280_log.csv";

// AsyncWebServer Web Server
AsyncWebServer server(80);
// BME280
Adafruit_BME280 bme;

// Get Time
String getTimeStr() {
  struct tm timeinfo;
  if (!getLocalTime(&timeinfo)) return "00:00:00";
  char buf[9]; sprintf(buf, "%02d:%02d:%02d", timeinfo.tm_hour, timeinfo.tm_min, timeinfo.tm_sec);
  return String(buf);
}

// Get Date
String getDateStr() {
  struct tm timeinfo;
  if (!getLocalTime(&timeinfo)) return "1970-01-01";
  char buf[11]; sprintf(buf, "%04d-%02d-%02d", timeinfo.tm_year+1900, timeinfo.tm_mon+1, timeinfo.tm_mday);
  return String(buf);
}

// Initialize MicroSD Card and create the .csv file
void initSD() {
  SPI.begin(SD_SCK, SD_MISO, SD_MOSI, SD_CS);
  if (!SD.begin(SD_CS)) { Serial.println("SD Card Failed"); return; }

  if (!SD.exists(dataFile)) {
    File f = SD.open(dataFile, FILE_WRITE);
    if (f) { f.println("temp_c,temp_f,humidity,pressure,time,day"); f.close(); }
  }
}

// Log BME280 data on the MicroSD Card
void logData() {
  float tempC = bme.readTemperature();
  float tempF = tempC * 9.0 / 5.0 + 32.0;
  float hum = bme.readHumidity();
  float press = bme.readPressure() / 100.0F;

  File file = SD.open(dataFile, FILE_APPEND);
  if (file) {
    file.printf("%.2f,%.2f,%.2f,%.2f,%s,%s\n",
                tempC, tempF, hum, press, getTimeStr().c_str(), getDateStr().c_str());
    file.close();
  }
}

void setup() {
  Serial.begin(115200);

  // Initialize BME280 Sensor
  Wire.begin(SDA_PIN, SCL_PIN);
  if (!bme.begin(0x76)) {
    Serial.println("BME280 not found!");
    while(1);
  }

  // Start the Wi-Fi connection
  WiFi.begin(ssid, password);
  Serial.print("Connecting to Wi-Fi");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("\nWi-Fi Connected!");
  // Print the ESP32 IP Address
  Serial.print("Access ESP32 IP Address: http://");
  Serial.println(WiFi.localIP());

  // Configure NTP time
  configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);
  delay(2000);

  // Initialize MicroSD Card
  initSD();

  // Root URL handler for the mains HTML web page
  server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
  String html = R"rawliteral(
<!DOCTYPE html>
<html>
<head>
  <title>ESP32 BME280: Charts & Stats</title>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0, user-scalable=yes">
  <script src="https://cdn.jsdelivr.net/npm/chart.js@4.4.1/dist/chart.umd.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/hammerjs@2.0.8/hammer.min.js"></script>
  <script src="https://cdn.jsdelivr.net/npm/chartjs-plugin-zoom@2.0.1/dist/chartjs-plugin-zoom.min.js"></script>
  <style>
    body {font-family: Arial, sans-serif; background:#f4f4f4; margin:0; padding:15px;}
    .container {max-width:1300px; margin:auto; background:white; padding:20px; border-radius:10px; box-shadow:0 4px 15px rgba(0,0,0,0.1);}
    h1 {text-align:center;}
    .controls { text-align:center; margin:20px 0; display:flex; flex-wrap:wrap; justify-content:center; gap:12px; }
    .btn { padding:12px 22px; font-size:16px; font-weight:600; border:none; border-radius:8px; cursor:pointer; transition:all 0.2s ease; box-shadow:0 2px 6px rgba(0,0,0,0.1); }
    .btn:hover { transform:translateY(-2px); box-shadow:0 4px 12px rgba(0,0,0,0.15); }
    .btn-blue { background:#2196F3; color:white; }
    .btn-green { background:#4CAF50; color:white; }
    .btn-red { background:#f44336; color:white; }
    .btn-gray { background:#6c777d; color:white; }
    .chart-container {position:relative; height:380px; margin-bottom:40px; border:1px solid #ddd; border-radius:8px; padding:15px; touch-action: none;}
    .chart-header {display:flex; justify-content:space-between; align-items:center; margin-bottom:12px; flex-wrap:wrap; gap:10px;}
    .toggle-group {display:inline-flex; background:#f1f1f1; border-radius:50px; padding:4px; box-shadow:inset 0 2px 4px rgba(0,0,0,0.1);}
    .toggle-btn {padding:8px 24px; font-size:15px; font-weight:600; border:none; border-radius:50px; cursor:pointer; transition:all 0.3s;}
    .toggle-btn.active {background:#393b41; color:white; box-shadow:0 2px 6px rgba(33,150,243,0.3);}
    .latest-reading { background:#f8f8f8; padding:15px; font-size:16px; border-radius:5px; }
    .stats-section { margin: 30px 0; }
    .stats-section h2 { margin-bottom: 15px; }
    .stats-grid { display:grid; grid-template-columns: repeat(auto-fit, minmax(190px, 1fr)); gap:14px; margin-bottom:22px; }
    .stat-card { background:#f8f8f8; border:1px solid #e2e2e2; border-radius:8px; padding:14px 16px; }
    .stat-card .label { font-size:13px; color:#666; margin-bottom:6px; font-weight:600; text-transform:uppercase; letter-spacing:0.3px; }
    .stat-card .value { font-size:22px; font-weight:700; color:#222; }
    .stat-card .subvalue { font-size:12.5px; color:#888; margin-top:3px; }
    .stat-card.warn .value { color:#c0392b; }
    .stat-card.cool .value { color:#2980b9; }
    .stat-card.mild .value { color:#27ae60; }
    .subsection-title { font-size:16px; font-weight:700; margin: 22px 0 10px; color:#333; border-left:4px solid #2196F3; padding-left:10px; }
    table.swing-table { width:100%; border-collapse:collapse; font-size:16px; margin-top:8px; }
    table.swing-table th, table.swing-table td { text-align:left; padding:8px 10px; border-bottom:1px solid #eee; }
    table.swing-table th { background:#f1f1f1; font-weight:700; }
    table.swing-table tr:last-child td { border-bottom:none; }
    table.swing-table td.num { text-align:right; font-variant-numeric: tabular-nums; }
    .no-data-msg { color:#888; font-style:italic; padding:10px 0; }
    .info-note { font-size:12.5px; color:#999; margin-top:6px; }
  </style>
</head>
<body>
  <div class="container">
    <h1>ESP32 BME280: Charts & Stats</h1>
    <div class="info-note" style="text-align:center;">New readings are added to your chart automatically, you don't need to refresh the web page.</div>
    <div class="controls">
      <button class="btn btn-blue" onclick="loadCSVData()">Refresh Charts</button>
      <button class="btn btn-green" onclick="downloadCSV()">Download CSV</button>
      <button class="btn btn-red" onclick="deleteData()">Delete All Data</button>
      <button class="btn btn-gray" onclick="resetZoomAll()">Reset All Zoom</button>
    </div>
    <div class="chart-header">
      <h2>Temperature</h2>
      <div class="toggle-group">
        <button class="toggle-btn unit-btn active" data-unit="C" onclick="setUnit('C')">&deg;C</button>
        <button class="toggle-btn unit-btn" data-unit="F" onclick="setUnit('F')">&deg;F</button>
      </div>
    </div>
    <div class="chart-container"><canvas id="tempChart"></canvas></div>
    <h2>Humidity</h2>
    <div class="chart-container"><canvas id="humChart"></canvas></div>
    <h2>Pressure</h2>
    <div class="chart-container"><canvas id="pressChart"></canvas></div>
    <h3>Latest Reading</h3>
    <div class="stats-grid">
      <div class="stat-card warn"><div class="label">Temperature</div><div class="value" id="latestTemp">--</div></div>
      <div class="stat-card cool"><div class="label">Humidity</div><div class="value" id="latestHum">--</div></div>
      <div class="stat-card mild"><div class="label">Pressure</div><div class="value" id="latestPress">--</div></div>
      <div class="stat-card"><div class="label">Timestamp</div><div class="value" id="latestTime">--</div></div>
    </div>
    <div id="latestEmpty" class="no-data-msg" style="display:none;">No data logged yet.</div>
    <div class="stats-section">
      <div class="chart-header">
        <h2>Temperature Statistics</h2>
        <div class="toggle-group">
          <button class="toggle-btn unit-btn active" data-unit="C" onclick="setUnit('C')">&deg;C</button>
          <button class="toggle-btn unit-btn" data-unit="F" onclick="setUnit('F')">&deg;F</button>
        </div>
      </div>
      <div id="statsEmpty" class="no-data-msg" style="display:none;">Not enough data yet to compute statistics.</div>
      <div id="statsContent">
        <div class="subsection-title">Last 24 Hours</div>
        <div class="stats-grid">
          <div class="stat-card warn"><div class="label">Max Temp (24h)</div><div class="value" id="stat24Max">--</div><div class="subvalue" id="stat24MaxTime"></div></div>
          <div class="stat-card cool"><div class="label">Min Temp (24h)</div><div class="value" id="stat24Min">--</div><div class="subvalue" id="stat24MinTime"></div></div>
        </div>
        <div class="subsection-title">Last 7 Days</div>
        <div class="stats-grid">
          <div class="stat-card warn"><div class="label">Max Temp (7d)</div><div class="value" id="stat7Max">--</div><div class="subvalue" id="stat7MaxTime"></div></div>
          <div class="stat-card cool"><div class="label">Min Temp (7d)</div><div class="value" id="stat7Min">--</div><div class="subvalue" id="stat7MinTime"></div></div>
        </div>
        <div class="subsection-title">Time Above / Below Thresholds (Last 7 Days)</div>
        <div class="stats-grid">
          <div class="stat-card warn"><div class="label" id="labelAboveThreshold">Above 25&deg;C</div><div class="value" id="statAbove25">--</div></div>
          <div class="stat-card mild"><div class="label" id="labelMidThreshold">15&ndash;25&deg;C</div><div class="value" id="statMid1525">--</div></div>
          <div class="stat-card cool"><div class="label" id="labelBelowThreshold">Below 15&deg;C</div><div class="value" id="statBelow15">--</div></div>
        </div>
        <div class="info-note">Estimated by adding up the time spent in each temperature band between consecutive readings. Gaps without readings longer than 15 minutes are ignored.</div>
        <div class="subsection-title">Time to Max / Time to Min</div>
        <div class="stats-grid">
          <div class="stat-card"><div class="label">Latest: Min &rarr; Max</div><div class="value" id="statMaxToday">--</div></div>
          <div class="stat-card"><div class="label">Latest: Max &rarr; Min</div><div class="value" id="statMinToday">--</div></div>
          <div class="stat-card"><div class="label">7d Avg: Min &rarr; Max</div><div class="value" id="statMaxAvg7">--</div></div>
          <div class="stat-card"><div class="label">7d Avg: Max &rarr; Min</div><div class="value" id="statMinAvg7">--</div></div>
        </div>
        <div class="subsection-title">Daily Temperature Swing (Last 7 Days)</div>
        <div class="chart-container" style="height:auto;">
          <table class="swing-table" id="swingTable">
            <thead><tr><th>Date</th><th class="num">Min</th><th class="num">Max</th><th class="num">Swing</th></tr></thead>
            <tbody id="swingTableBody"></tbody>
          </table>
        </div>
        <div class="subsection-title">Diurnal Pattern (Average by Hour of Day)</div>
        <div class="chart-container" style="height:320px;"><canvas id="diurnalChart"></canvas></div>
        <div class="info-note">Average of all loaded readings, grouped by hour of day (0 to 23). Uses the full log history that is stored in the .csv file.</div>
      </div>
    </div>
  </div>
  <script>
    let tempChart, humChart, pressChart, diurnalChart;
    let allData = [];
    let currentUnit = 'C';

    function createCharts() {
      const zoomOptions = {
        zoom: { wheel: { enabled: true }, pinch: { enabled: true }, mode: 'x', drag: { enabled: true } },
        pan: { enabled: true, mode: 'x', threshold: 5 }
      };

      const makeChart = (canvasId, color, yLabel) => {
        const chart = new Chart(document.getElementById(canvasId), {
          type: 'line',
          data: { labels: [], datasets: [{ label: yLabel, borderColor: color, tension: 0.2, data: [] }] },
          options: {
            responsive: true,
            maintainAspectRatio: false,
            interaction: { mode: 'index', intersect: false },
            scales: {
              x: { title: { display: true, text: 'Timestamp' } },
              y: { title: { display: true, text: yLabel } }
            },
            plugins: { zoom: zoomOptions }
          }
        });

        document.getElementById(canvasId).addEventListener('dblclick', () => {
          chart.resetZoom();
        });

        return chart;
      };

      tempChart = makeChart('tempChart', '#2ecc71', 'Temperature');
      humChart  = makeChart('humChart',  '#3498db', 'Humidity (%)');
      pressChart= makeChart('pressChart', '#8c479d', 'Pressure (hPa)');

      diurnalChart = new Chart(document.getElementById('diurnalChart'), {
        type: 'line',
        data: { labels: [], datasets: [{ label: 'Avg Temperature', borderColor: '#e67e22', backgroundColor: 'rgba(230,126,34,0.15)', fill: true, tension: 0.3, data: [] }] },
        options: {
          responsive: true,
          maintainAspectRatio: false,
          interaction: { mode: 'index', intersect: false },
          scales: {
            x: { title: { display: true, text: 'Hour of Day (0-23)' } },
            y: { title: { display: true, text: 'Avg Temperature' } }
          }
        }
      });
    }

    async function loadCSVData() {
      try {
        const response = await fetch('/download');
        const csvText = await response.text();
        allData = parseCSV(csvText);

        if (allData.length === 0) {
          document.getElementById('latestEmpty').style.display = 'block';
          ['latestTemp','latestHum','latestPress','latestTime'].forEach(id => {
            document.getElementById(id).textContent = '--';
          });
          clearStats();
          return;
        }
        document.getElementById('latestEmpty').style.display = 'none';

        const last = allData[allData.length-1];
        document.getElementById('latestTemp').textContent = fmtTemp(last.temp_c);
        document.getElementById('latestHum').textContent = `${last.hum}%`;
        document.getElementById('latestPress').textContent = `${last.press} hPa`;
        document.getElementById('latestTime').textContent = `${last.day} ${last.time}`;

        const displayData = allData.slice(-1200);
        const labels = displayData.map(d => d.day + " " + d.time);

        const tempValues = displayData.map(d => currentUnit === 'C' ? parseFloat(d.temp_c) : parseFloat(d.temp_f));

        tempChart.data.labels = labels;
        tempChart.data.datasets[0].label = `Temperature (°${currentUnit})`;
        tempChart.data.datasets[0].data = tempValues;
        tempChart.update();

        humChart.data.labels = labels;
        humChart.data.datasets[0].data = displayData.map(d => parseFloat(d.hum));
        humChart.update();

        pressChart.data.labels = labels;
        pressChart.data.datasets[0].data = displayData.map(d => parseFloat(d.press));
        pressChart.update();

        updateStats();

      } catch(e) { console.error("Error:", e); }
    }

    function parseCSV(csv) {
      const lines = csv.trim().split('\n');
      const result = [];
      for (let i = 1; i < lines.length; i++) {
        if (!lines[i].trim()) continue;
        const [temp_c, temp_f, hum, press, time, day] = lines[i].split(',');
        if (temp_c === undefined || time === undefined || day === undefined) continue;
        const ts = new Date(`${day}T${time}`);
        result.push({
          temp_c: parseFloat(temp_c),
          temp_f: parseFloat(temp_f),
          hum: parseFloat(hum),
          press: parseFloat(press),
          time, day,
          ts: isNaN(ts.getTime()) ? null : ts
        });
      }
      result.sort((a, b) => {
        if (!a.ts || !b.ts) return 0;
        return a.ts - b.ts;
      });
      return result;
    }

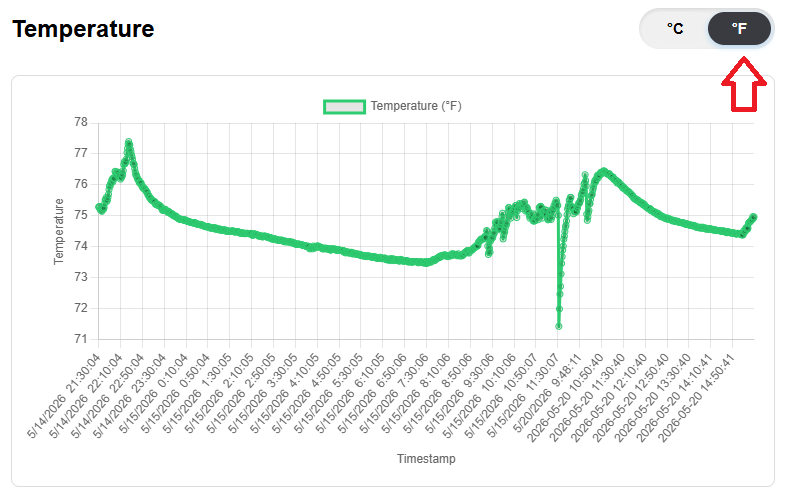

    function setUnit(unit) {
      currentUnit = unit;
      document.querySelectorAll('.unit-btn').forEach(btn => {
        btn.classList.toggle('active', btn.dataset.unit === unit);
      });
      if (allData.length > 0) { loadCSVData(); }
    }

    function downloadCSV() {
      window.location.href = '/download';
    }

    function resetZoomAll() {
      tempChart.resetZoom();
      humChart.resetZoom();
      pressChart.resetZoom();
    }

    async function deleteData() {
      if (!confirm("Delete all logged data?")) return;
      await fetch('/delete', {method: 'POST'});
      alert("Data deleted");
      loadCSVData();
    }

    function fmtTemp(c) {
      if (c === null || c === undefined || isNaN(c)) return '--';
      return currentUnit === 'C' ? `${c.toFixed(1)}°C` : `${(c * 9/5 + 32).toFixed(1)}°F`;
    }

    function fmtTempDelta(c) {
      if (c === null || c === undefined || isNaN(c)) return '--';
      return currentUnit === 'C' ? `Δ${c.toFixed(1)}°C` : `Δ${(c * 9/5).toFixed(1)}°F`;
    }

    function fmtDuration(mins) {
      if (mins === null || mins === undefined || isNaN(mins)) return '--';
      mins = Math.round(mins);
      const h = Math.floor(mins / 60);
      const m = mins % 60;
      if (h === 0) return `${m}m`;
      return `${h}h ${m}m`;
    }

    function fmtHM(mins) {
      if (mins === null || mins === undefined || isNaN(mins)) return '--';
      mins = Math.round(mins);
      const h = Math.floor(mins / 60);
      const m = mins % 60;
      return `${h}h ${m}m`;
    }

    function clearStats() {
      document.getElementById('statsContent').style.display = 'none';
      document.getElementById('statsEmpty').style.display = 'block';
    }

    function showStats() {
      document.getElementById('statsContent').style.display = 'block';
      document.getElementById('statsEmpty').style.display = 'none';
    }

    function validReadings() {
      return allData.filter(d => d.ts && !isNaN(d.temp_c));
    }

    function groupByDay(readings) {
      const map = new Map();
      for (const r of readings) {
        if (!map.has(r.day)) map.set(r.day, []);
        map.get(r.day).push(r);
      }
      const keys = Array.from(map.keys()).sort();
      return keys.map(k => ({ dateKey: k, readings: map.get(k) }));
    }

    function minMax(readings) {
      if (readings.length === 0) return null;
      let minR = readings[0], maxR = readings[0];
      for (const r of readings) {
        if (r.temp_c < minR.temp_c) minR = r;
        if (r.temp_c > maxR.temp_c) maxR = r;
      }
      return { min: minR, max: maxR };
    }

    function timeInBand(readings, lo, hi) {
      const MAX_GAP_MIN = 15;
      let total = 0;
      for (let i = 0; i < readings.length - 1; i++) {
        const cur = readings[i];
        const next = readings[i+1];
        if (!cur.ts || !next.ts) continue;
        const gapMin = (next.ts - cur.ts) / 60000;
        if (gapMin <= 0 || gapMin > MAX_GAP_MIN) continue;
        if (cur.temp_c >= lo && cur.temp_c < hi) {
          total += gapMin;
        }
      }
      return total;
    }

    function computeDailyTransitions(dayGroups) {
      const results = [];
      for (let i = 0; i < dayGroups.length; i++) {
        const day = dayGroups[i];
        const mm = minMax(day.readings);
        if (!mm || !mm.min.ts || !mm.max.ts) {
          results.push({ dateKey: day.dateKey, toMax: null, toMin: null });
          continue;
        }

        let toMax = null;
        const sameDayDiff = (mm.max.ts - mm.min.ts) / 60000;
        if (sameDayDiff > 0) toMax = sameDayDiff;

        let toMin = null;
        if (i + 1 < dayGroups.length) {
          const nextMm = minMax(dayGroups[i + 1].readings);
          if (nextMm && nextMm.min.ts && nextMm.min.ts > mm.max.ts) {
            toMin = (nextMm.min.ts - mm.max.ts) / 60000;
          }
        }

        results.push({ dateKey: day.dateKey, toMax, toMin });
      }
      return results;
    }

    function mostRecentCompleted(transitions, key) {
      for (let i = transitions.length - 1; i >= 0; i--) {
        if (transitions[i][key] !== null) return transitions[i][key];
      }
      return null;
    }

    function updateStats() {
      const readings = validReadings();
      if (readings.length === 0) { clearStats(); return; }
      showStats();

      const lastTs = readings[readings.length - 1].ts;
      const cutoff24h = new Date(lastTs.getTime() - 24*60*60*1000);
      const cutoff7d  = new Date(lastTs.getTime() - 7*24*60*60*1000);

      const last24h = readings.filter(r => r.ts >= cutoff24h);
      const last7d  = readings.filter(r => r.ts >= cutoff7d);

      const mm24 = minMax(last24h);
      if (mm24) {
        document.getElementById('stat24Max').textContent = fmtTemp(mm24.max.temp_c);
        document.getElementById('stat24MaxTime').textContent = `${mm24.max.day} ${mm24.max.time}`;
        document.getElementById('stat24Min').textContent = fmtTemp(mm24.min.temp_c);
        document.getElementById('stat24MinTime').textContent = `${mm24.min.day} ${mm24.min.time}`;
      } else {
        document.getElementById('stat24Max').textContent = '--';
        document.getElementById('stat24Min').textContent = '--';
        document.getElementById('stat24MaxTime').textContent = '';
        document.getElementById('stat24MinTime').textContent = '';
      }

      const mm7 = minMax(last7d);
      if (mm7) {
        document.getElementById('stat7Max').textContent = fmtTemp(mm7.max.temp_c);
        document.getElementById('stat7MaxTime').textContent = `${mm7.max.day} ${mm7.max.time}`;
        document.getElementById('stat7Min').textContent = fmtTemp(mm7.min.temp_c);
        document.getElementById('stat7MinTime').textContent = `${mm7.min.day} ${mm7.min.time}`;
      } else {
        document.getElementById('stat7Max').textContent = '--';
        document.getElementById('stat7Min').textContent = '--';
        document.getElementById('stat7MaxTime').textContent = '';
        document.getElementById('stat7MinTime').textContent = '';
      }

      const HOT_THRESHOLD_C = 25;
      const COLD_THRESHOLD_C = 15;
      const aboveMins = timeInBand(last7d, HOT_THRESHOLD_C, Infinity);
      const midMins   = timeInBand(last7d, COLD_THRESHOLD_C, HOT_THRESHOLD_C);
      const belowMins = timeInBand(last7d, -Infinity, COLD_THRESHOLD_C);
      document.getElementById('statAbove25').textContent = fmtHM(aboveMins);
      document.getElementById('statMid1525').textContent = fmtHM(midMins);
      document.getElementById('statBelow15').textContent = fmtHM(belowMins);

      const hotLabelC = HOT_THRESHOLD_C;
      const coldLabelC = COLD_THRESHOLD_C;
      const hotLabelF = Math.round(HOT_THRESHOLD_C * 9/5 + 32);
      const coldLabelF = Math.round(COLD_THRESHOLD_C * 9/5 + 32);
      if (currentUnit === 'C') {
        document.getElementById('labelAboveThreshold').innerHTML = `Above ${hotLabelC}&deg;C`;
        document.getElementById('labelMidThreshold').innerHTML = `${coldLabelC}&ndash;${hotLabelC}&deg;C`;
        document.getElementById('labelBelowThreshold').innerHTML = `Below ${coldLabelC}&deg;C`;
      } else {
        document.getElementById('labelAboveThreshold').innerHTML = `Above ${hotLabelF}&deg;F`;
        document.getElementById('labelMidThreshold').innerHTML = `${coldLabelF}&ndash;${hotLabelF}&deg;F`;
        document.getElementById('labelBelowThreshold').innerHTML = `Below ${coldLabelF}&deg;F`;
      }

      const dayGroups = groupByDay(last7d);
      if (dayGroups.length > 0) {
        const transitions = computeDailyTransitions(dayGroups);

        const latestMax = mostRecentCompleted(transitions, 'toMax');
        const latestMin = mostRecentCompleted(transitions, 'toMin');
        document.getElementById('statMaxToday').textContent = latestMax !== null ? fmtDuration(latestMax) : 'N/A';
        document.getElementById('statMinToday').textContent = latestMin !== null ? fmtDuration(latestMin) : 'N/A';

        const maxVals = transitions.filter(t => t.toMax !== null).map(t => t.toMax);
        const minVals = transitions.filter(t => t.toMin !== null).map(t => t.toMin);
        const avg = arr => arr.length ? arr.reduce((a,b) => a+b, 0) / arr.length : null;
        const avgMax = avg(maxVals);
        const avgMin = avg(minVals);
        document.getElementById('statMaxAvg7').textContent = avgMax !== null ? fmtDuration(avgMax) : 'N/A';
        document.getElementById('statMinAvg7').textContent = avgMin !== null ? fmtDuration(avgMin) : 'N/A';
      } else {
        ['statMaxToday','statMinToday','statMaxAvg7','statMinAvg7'].forEach(id => {
          document.getElementById(id).textContent = '--';
        });
      }

      const swingBody = document.getElementById('swingTableBody');
      swingBody.innerHTML = '';
      if (dayGroups.length === 0) {
        swingBody.innerHTML = '<tr><td colspan="4" class="no-data-msg">No data in the last 7 days.</td></tr>';
      } else {
        for (let i = dayGroups.length - 1; i >= 0; i--) {
          const g = dayGroups[i];
          const mm = minMax(g.readings);
          if (!mm) continue;
          const swing = mm.max.temp_c - mm.min.temp_c;
          const tr = document.createElement('tr');
          tr.innerHTML = `<td>${g.dateKey}</td>` +
                          `<td>${fmtTemp(mm.min.temp_c)}</td>` +
                          `<td>${fmtTemp(mm.max.temp_c)}</td>` +
                          `<td><strong>${fmtTempDelta(swing)}</strong></td>`;
          swingBody.appendChild(tr);
        }
      }

      const hourSums = new Array(24).fill(0);
      const hourCounts = new Array(24).fill(0);
      for (const r of readings) {
        const h = r.ts.getHours();
        hourSums[h] += r.temp_c;
        hourCounts[h]++;
      }
      const hourLabels = [];
      const hourAverages = [];
      for (let h = 0; h < 24; h++) {
        hourLabels.push(h.toString().padStart(2,'0') + ':00');
        hourAverages.push(hourCounts[h] > 0 ? (currentUnit === 'C' ? hourSums[h]/hourCounts[h] : (hourSums[h]/hourCounts[h])*9/5+32) : null);
      }
      diurnalChart.data.labels = hourLabels;
      diurnalChart.data.datasets[0].label = `Avg Temperature (°${currentUnit})`;
      diurnalChart.data.datasets[0].data = hourAverages;
      diurnalChart.options.scales.y.title.text = `Avg Temperature (°${currentUnit})`;
      diurnalChart.update();
    }

    window.onload = () => {
      createCharts();
      setUnit('C');
      loadCSVData();
      setInterval(loadCSVData, 30000);
    };
  </script>
</body>
</html>
)rawliteral";
    request->send(200, "text/html; charset=UTF-8", html);
  });

  // Download .csv file stored on MicroSD Card
  server.on("/download", HTTP_GET, [](AsyncWebServerRequest *request){
    request->send(SD, dataFile, "text/csv", true);
  });

  // Delete .csv file stored on MicroSD Card
  server.on("/delete", HTTP_POST, [](AsyncWebServerRequest *request){
    if (SD.exists(dataFile)) SD.remove(dataFile);
    File f = SD.open(dataFile, FILE_WRITE);
    if (f) { f.println("temp_c,temp_f,humidity,pressure,time,day"); f.close(); }
    request->send(200);
  });

  server.begin();
  Serial.println("ESP32 BME280 Web Server: Charts & Stats Ready!");
}

void loop() {
  // Timer
  if (millis() - previousMillis >= interval) {
    previousMillis = millis();
    logData();
  }
  delay(10);
}

Когда перечисленные выше библиотеки установлены в Arduino IDE, достаточно вписать данные вашей сети в следующие строки — и всё заработает сразу.

const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

Как работает код#

Читайте дальше, чтобы разобраться в коде, или сразу переходите к разделу с демонстрацией.

Подключение библиотек#

Сначала подключаем нужные библиотеки: для Wi-Fi, для веб-сервера, для чтения датчика BME280 и для работы с SD-картой.

#include <WiFi.h>
#include <ESPAsyncWebServer.h>
#include <AsyncTCP.h>
#include <Adafruit_Sensor.h>
#include <Adafruit_BME280.h>
#include <SD.h>
#include <SPI.h>
#include <time.h>

Данные сети#

Впишите данные своей сети в переменные ниже, чтобы ESP32 смог к ней подключиться.

// REPLACE WITH YOUR NETWORK CREDENTIALS
const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

Пины GPIO#

Задаём пины GPIO, которые будут использоваться для связи по I2C с датчиком BME280 и по SPI с модулем microSD-карты.

// BME280 GPIOs
#define SDA_PIN 21
#define SCL_PIN 22

// MicroSD Card Module GPIOs
#define SD_CS   5
#define SD_MOSI 23
#define SD_MISO 19
#define SD_SCK  18

NTP-сервер#

Время запрашиваем у pool.ntp.org — это кластер серверов времени, к которому может обратиться кто угодно.

const char* ntpServer = "pool.ntp.org";
const long gmtOffset_sec = 3600;      // Change to your timezone
const int daylightOffset_sec = 0;

Таймер#

Этот таймер снимает новые показания каждые 60 секунд; для реального применения число можно увеличить. Для тестов и чтобы быстрее набрать значений, задан интервал в 60 секунд.

unsigned long previousMillis = 0;
const long interval = 60000;  // 60 seconds

Файл CSV#

Файл на microSD-карте называется bme280_log.csv.

const char* dataFile = "/bme280_log.csv";

Объект сервера#

Создаём объект AsyncWebServer с именем server на порту 80.

AsyncWebServer server(80);

Объект BME280#

Датчик BME280 читает значения по I2C. Достаточно создать объект Adafruit_BME280 с именем bme.

Adafruit_BME280 bme;

setup()#

В setup() мы инициализируем монитор порта и датчик BME280.

Serial.begin(115200);

// Initialize BME280 Sensor
Wire.begin(SDA_PIN, SCL_PIN);
if (!bme.begin(0x76)) {
  Serial.println("BME280 not found!");
  while(1);
}

Запускаем подключение к Wi-Fi и выводим IP-адрес ESP32 в монитор порта — он понадобится позже, чтобы открыть веб-сервер.

WiFi.begin(ssid, password);
Serial.print("Connecting to Wi-Fi");
while (WiFi.status() != WL_CONNECTED) {
  delay(500);
  Serial.print(".");
}
Serial.println("\nWi-Fi Connected!");
// Print the ESP32 IP Address
Serial.print("Access ESP32 IP Address: http://");
Serial.println(WiFi.localIP());

Настраиваем время по заданным ранее параметрам:

configTime(gmtOffset_sec, daylightOffset_sec, ntpServer);

Вызываем функцию инициализации microSD-карты.

initSD();

Вот сама функция initSD():

void initSD() {
  SPI.begin(SD_SCK, SD_MISO, SD_MOSI, SD_CS);
  if (!SD.begin(SD_CS)) { Serial.println("SD Card Failed"); return; }

  if (!SD.exists(dataFile)) {
    File f = SD.open(dataFile, FILE_WRITE);
    if (f) { f.println("temp_c,temp_f,humidity,pressure,time,day"); f.close(); }
  }
}

Корневой URL /#

Дальше обрабатываем веб-сервер. Когда приходит запрос на корневой URL (/) — это происходит при открытии IP-адреса ESP — отдаём HTML-текст, хранящийся в строковой переменной html, чтобы отобразить страницу:

server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
  (...)
  request->send(200, "text/html; charset=UTF-8", html);
});

Переменная html содержит текст с HTML, CSS и JavaScript для построения страницы.

Разбирать весь HTML, JavaScript и CSS выходит за рамки этого проекта. Мы постарались организовать страницу максимально просто и понятно, а имена функций говорят сами за себя.

Для построения графиков используется библиотека Chart.js. Всё о создании и настройке графиков — на chartjs.org.

Есть несколько параметров, которые можно поменять. По умолчанию в этом примере графики показывают максимум 1200 точек данных. Если сильно увеличить это значение, загрузка всех данных в графики займёт больше времени. Меняется это в строке:

const displayData = allData.slice(-1200);

Также можно настроить верхний и нижний пороги в строках:

const HOT_THRESHOLD_C = 25;
const COLD_THRESHOLD_C = 15;

Эти значения используются для подсчёта времени ниже или выше порогов.

В функции updateStats() можно поменять число 7 на 14 — технически это переведёт все расчёты статистики с 7 дней на 14:

const cutoff7d  = new Date(lastTs.getTime() - 7*24*60*60*1000);

После этого стоит поправить и текст на странице, чтобы он отражал новый интервал: заголовок «Last 7 Days» → «Last 14 Days», подписи карточек «Max Temp (7D)» → «Max Temp (14D)» и так далее. Вся логика расчётов завязана на переменную cutoff7d, но подписи лучше привести в соответствие с новым периодом.

Скачивание файла CSV — /download#

Этот маршрут отдаёт подключённому клиенту файл .csv, хранящийся на microSD-карте (чтобы загрузить данные и построить графики).

server.on("/download", HTTP_GET, [](AsyncWebServerRequest *request){
  request->send(SD, dataFile, "text/csv", true);
});

Удаление файла CSV — /delete#

Этот маршрут удаляет файл .csv с microSD-карты.

server.on("/delete", HTTP_POST, [](AsyncWebServerRequest *request){
    if (SD.exists(dataFile)) SD.remove(dataFile);
    File f = SD.open(dataFile, FILE_WRITE);
    if (f) { f.println("temp_c,temp_f,humidity,pressure,time,day"); f.close(); }
    request->send(200);
  });

Запуск сервера#

Наконец, вызываем метод begin() у объекта сервера, чтобы его запустить.

server.begin();

loop()#

В функции loop() работает таймер, который каждые interval (по умолчанию 60 секунд) вызывает функцию logData(), чтобы снять новые показания.

if (millis() - previousMillis >= interval) {
  previousMillis = millis();
  logData();
}

Функция logData() снимает новые показания BME280, сохраняет их во вспомогательные переменные с отметкой времени от NTP-сервера и дописывает их в конец файла .csv.

void logData() {
  float tempC = bme.readTemperature();
  float tempF = tempC * 9.0 / 5.0 + 32.0;
  float hum = bme.readHumidity();
  float press = bme.readPressure() / 100.0F;

  File file = SD.open(dataFile, FILE_APPEND);
  if (file) {
    file.printf("%.2f,%.2f,%.2f,%.2f,%s,%s\n",
                tempC, tempF, hum, press, getTimeStr().c_str(), getDateStr().c_str());
    file.close();
  }
}

Демонстрация#

Впишите данные своей сети и загрузите код в плату ESP32. После загрузки откройте монитор порта на скорости 115200 и нажмите кнопку RST на ESP32.

В мониторе порта появится IP-адрес ESP32.

Монитор порта Arduino IDE с IP-адресом ESP32

IP-адрес ESP32 в мониторе порта.

Откройте любой браузер в локальной сети и введите IP-адрес ESP32. В верхней части страницы есть четыре кнопки:

  • Refresh Charts — графики обновляются в реальном времени, так что эта кнопка обычно не нужна. Но если файл .csv с карты почему-то не загрузился, ею можно воспользоваться;
  • Download CSV — скачивает файл .csv с microSD-карты;
  • Delete All Data — удаляет все данные, сохранённые в файле .csv;
  • Reset All Zoom — графики можно приближать для детального просмотра, а этой кнопкой вернуться к исходному масштабу.
Кнопки управления графиками на веб-странице ESP32

Кнопки управления: Refresh, Download, Delete, Reset Zoom.

По умолчанию график температуры показывает значения в градусах Цельсия. Есть кнопка для переключения на Фаренгейты.

Переключатель Цельсий/Фаренгейт на графике температуры

Переключение единиц °C / °F.

Курсором можно выделить нужный участок графика, чтобы его приблизить (работает и на сенсорных экранах — щипком).

Приближение участка графика на веб-странице ESP32

Выделение участка для приближения.

График приблизится к выбранному участку. Также можно навести курсор на значения, чтобы подсветить всю информацию. Чтобы отдалить, дважды кликните по графику или нажмите кнопку Reset All Zoom.

Дальше идёт график давления. Данные можно не принимать всерьёз — я просто несколько дней тестировал проект, то включая, то выключая его.

График давления на веб-странице ESP32

График давления.

Затем — четыре карточки с последними показаниями датчика и соответствующими отметками времени.

Карточки с последними показаниями: температура, влажность, давление, время

Последние показания датчика.

Следующий раздел показывает максимальную и минимальную температуру за последние 24 часа и 7 дней. А также — как долго температура была выше или ниже определённых порогов. Единицы всегда можно переключить между °C и °F.

Статистика макс/мин температуры за 24 часа и 7 дней

Макс/мин температуры за сутки и неделю, время выше/ниже порогов.

Есть и любопытный показатель: сколько времени ушло от минимума к максимуму температуры и наоборот — за последние сутки и в среднем за 7 дней.

Статистика времени до максимума и до минимума температуры

Время от минимума к максимуму и обратно.

В таблице ниже можно увидеть суточные мин/макс температуры за последние 7 дней и суточный размах.

Таблица суточного размаха температуры за последние 7 дней

Суточный размах температуры за 7 дней.

Наконец, можно посмотреть суточный ход — среднее по всем загруженным показаниям, сгруппированным по часам суток (от 0 до 23). Он использует всю историю из файла .csv.

График суточного хода: средняя температура по часам суток

Суточный ход: средняя температура по часам суток.

Итог#

В этом руководстве вы научились собирать проект, который пишет температуру, влажность и давление с отметками времени в файл .csv на microSD-карте. Вы узнали, как выводить эти значения на графики веб-страницы, отдаваемой ESP32, вместе с интересной статистикой по температуре.

Если проект понравился, вам могут пригодиться и другие руководства:

Спасибо за чтение.
